Guide pratique pour comprendre les disjoncteurs différentiels

Garantir la sécurité électrique de son logement est une priorité, surtout face à l’essor des équipements connectés et aux normes toujours plus strictes. L’un des dispositifs de protection les plus importants de l’installation domestique est le disjoncteur différentiel. Pourtant, son rôle reste souvent mal compris ou confondu avec celui d’autres appareils.
Découvrez à quoi il sert, comment il fonctionne, et comment bien le choisir et l’installer, pour allier tranquillité et conformité.

Qu’est-ce qu’un disjoncteur différentiel et à quoi sert-il ?

Le disjoncteur différentiel protège contre deux dangers majeurs : les surintensités et les défauts d’isolement pouvant entraîner l’électrocution. Il coupe immédiatement le courant en cas de fuite vers la terre, limitant les risques pour les personnes comme pour les biens.

• Détection des fuites de courant : il mesure la différence d’intensité entre le fil phase et le fil neutre. Dès que le courant « perdu » dépasse un seuil (ex. 30 mA), il coupe l’alimentation.
• Protection des personnes : en cas de contact direct ou indirect avec un fil sous tension, le disjoncteur déclenche avant que l’accident ne devienne grave.
• Protection incendie : certaines fuites de courant sont source d’échauffements invisibles pouvant déclencher un début de feu. Le différentiel intervient avant le pire.
• Sécurité de l’installation : il complète les protections classiques comme le fusible ou le disjoncteur divisionnaire, qui, eux, surveillent principalement la surcharge et les courts-circuits.

Exemple concret : Lorsqu’une machine à laver présente une fuite de courant due à l’usure d’un câble, le différentiel coupe l’alimentation malgré l’absence apparente de court-circuit.

Comment fonctionne un disjoncteur différentiel ?

Le principe de fonctionnement repose sur la mesure en continu du courant qui circule dans les deux conducteurs principaux du circuit : la phase et le neutre.

• Si tout fonctionne normalement, le courant entrant (phase) ressort intégralement (neutre) ; la différence est nulle.
• En cas de défaut, une partie du courant « disparaît » (par la terre ou le corps humain) : le différentiel le « voit » et déclenche instantanément.
• La rapidité d’intervention (quelques millisecondes) réduit le danger d’électrisation ou d’échauffement prolongé des câbles.

Astuce terrain : Sur chaque disjoncteur différentiel, un bouton « Test » permet de simuler une fuite de courant. Il est conseillé de l’actionner régulièrement (une fois par trimestre) pour vérifier l’efficience de la protection.

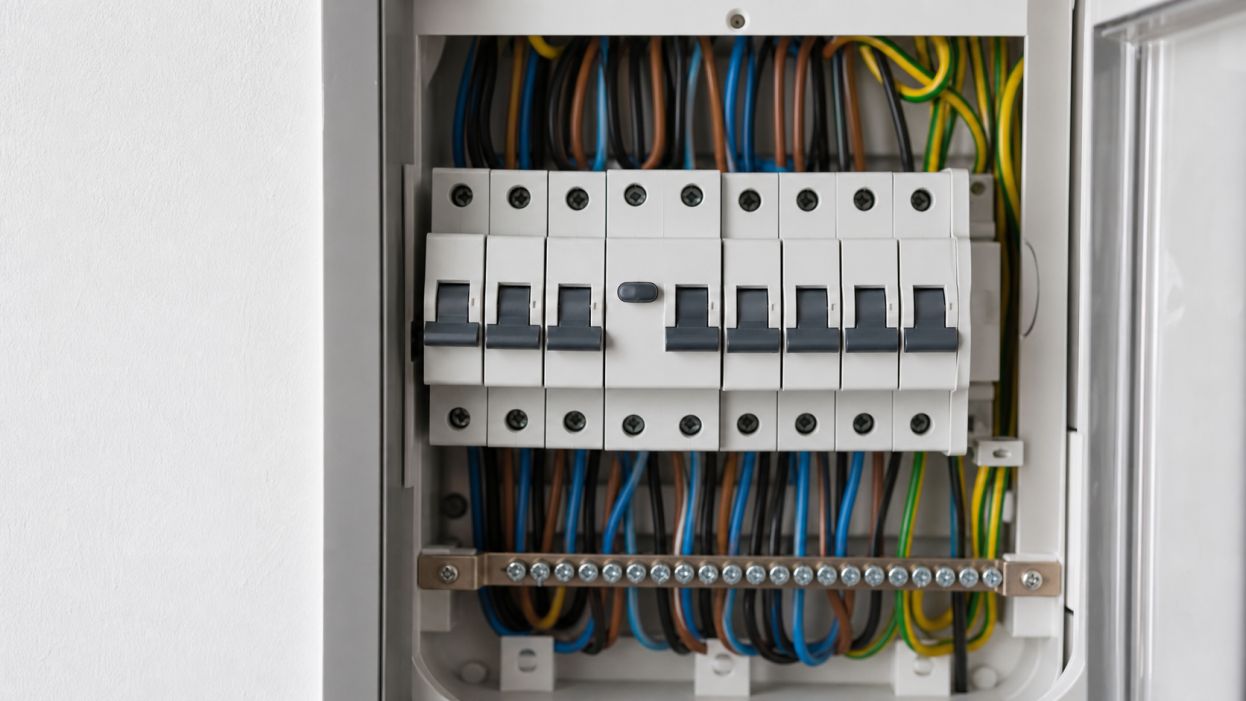

Où installer un disjoncteur différentiel dans un tableau ?

Le nombre et la position des différentiels dépendent de la taille du logement, du nombre de circuits, et des réglementations.

• En tête de tableau : le différentiel principal protège l’ensemble de l’installation contre les fuites à la terre, mais ce n’est pas toujours suffisant.
• Par division de circuits : pour éviter qu’un défaut sur un appareil ne coupe toute la maison, on sépare les zones de risque (cuisine, salle de bains, prises générales…) avec plusieurs différentiels distincts (30 mA en général).
• Norme NF C 15-100 : impose un différentiel de 30 mA pour chaque groupe de 8 circuits au maximum et au moins deux différentiels pour une installation domestique.

Exemple : Dans une maison avec trois zones (cuisine, pièces de vie, chambres), il est conseillé de placer trois différentiels, de préférence de types et de calibres adaptés à la nature des appareils alimentés.

Types de disjoncteurs différentiels : comment choisir ?

Il existe différents types de disjoncteurs différentiels, à adapter selon les équipements branchés et le degré de sécurité souhaité.

• Type AC : suffisant pour la majorité des circuits classiques (prises, éclairages, chauffage simple).
• Type A : indispensable pour les appareils modernes générant des courants continus parasites (plaque de cuisson, lave-linge, borne de recharge véhicule, etc.).
• Type F ou Hpi : protège les équipements sensibles (informatique, alarme, congélateur) contre les coupures intempestives dues aux microfuites de courant.

• Calibre (ampérage) : à choisir en fonction de la puissance globale des circuits protégés (en général, 40 A pour un résidentiel standard, 63 A pour de grandes installations).
• Sens de branchement : respecter phase et neutre pour garantir le bon déclenchement du disjoncteur différentiel.

Conseil pratique : Si vous rencontrez des déclenchements répétés sans cause visible, il se peut qu’un appareil soit en cause ou que le type de différentiel ne soit pas adapté.

Installer ou remplacer un disjoncteur différentiel : précautions et étapes

Intervenir sur le tableau électrique ne s’improvise pas. Pourtant, de nombreux particuliers remplacent ou ajoutent eux-mêmes un différentiel. Il est alors primordial de respecter strictement les règles de sécurité.

• Coupez systématiquement l’alimentation générale avant toute intervention.
• Utilisez des outils isolés et portez des gants adaptés.
• Vérifiez la compatibilité avec le tableau (espace disponible, rail DIN, puissance maximale supportée).
• Respectez la polarité et les repérages (phase, neutre, éventuellement terre selon modèle).
• Serrez correctement les vis pour éviter les échauffements (un faux contact peut annuler la protection !).
• Testez systématiquement le déclenchement via le bouton Test et, au besoin, simulez une fuite avec un appareil spécifique (le « contrôleur de différentiel »).

Astuce sécurité : Pour un réseau complexe, ou en cas de doute sur les répartitions, faites contrôler l’installation et la mise en service par un professionnel. Le diagnostic électrique obligatoire à la vente d’un bien révèle souvent des différentiels sous-dimensionnés ou absents.

Les bonnes pratiques et entretien régulier pour une protection durable

Un disjoncteur différentiel n’est pas infaillible à vie. Pour que la sécurité reste optimale dans le temps, adoptez quelques gestes et vérifications simples :

• Testez le bouton « T » au moins tous les trois mois sur chaque disjoncteur différentiel et notez la date dans un carnet.
• Surveillez toute coupure inexpliquée : elle signale souvent une fuite de courant réelle (appareil défaillant, humidité, câble endommagé).
• Lors d’ajout d’équipement puissant ou sensible (pompe à chaleur, clim, box domotique), revérifiez la compatibilité du différentiel existant.
• En rénovation ou extension, veillez à rajouter des différentiels plutôt qu’à surcharger un dispositif existant.

Exemple terrain : Après l’installation d’un lave-vaisselle neuf, un particulier constate que le différentiel AC déclenche régulièrement. En remplaçant par un modèle type A, les coupures cessent, preuve de l’importance de bien choisir.

Conclusion : le disjoncteur différentiel, un réflexe sécurité au quotidien

Composant crucial de toute installation électrique moderne, le disjoncteur différentiel protège efficacement contre les chocs électriques et prévient bien des sinistres. Connaitre son fonctionnement, ses usages, les critères de choix et les réflexes d’entretien garantit la sérénité des occupants et prolonge la durée de vie de l’installation.
