Comparatif des gaines électriques pour une installation durable

Sécuriser et pérenniser une installation électrique passe par le choix des bons matériaux, notamment pour le cheminement des câbles. Les gaines électriques, souvent invisibles derrière les murs ou les cloisons, jouent pourtant un rôle majeur dans la sécurité, la durabilité et la facilité de maintenance de l'installation. Focus sur les différents types de gaines disponibles, leurs usages recommandés, et nos conseils pour bien les sélectionner.

Comprendre l’utilité des gaines électriques

Une gaine électrique isole, protège et guide les fils depuis le compteur jusqu’aux prises, interrupteurs ou appareils. Sa présence évite les risques de pincement, d’écrasement ou d’humidité qui pourraient engendrer des courts-circuits voire des incendies.

• Protection mécanique : la gaine absorbe les chocs et les déformations, surtout en passage encastré ou enterré.
• Respect des normes : la majorité des installations neuves ou rénovées doit respecter la norme NF C 15-100, imposant l’utilisation de gaines adaptées au type d’environnement (sec, humide, extérieur).
• Facilité d’entretien : la gaine facilite le renouvellement ou le tirage de câbles en cas d’évolution de l’installation.

Dans la pratique, le type de gaine à privilégier dépend de la configuration du chantier, du diamètre et du nombre de câbles à protéger.

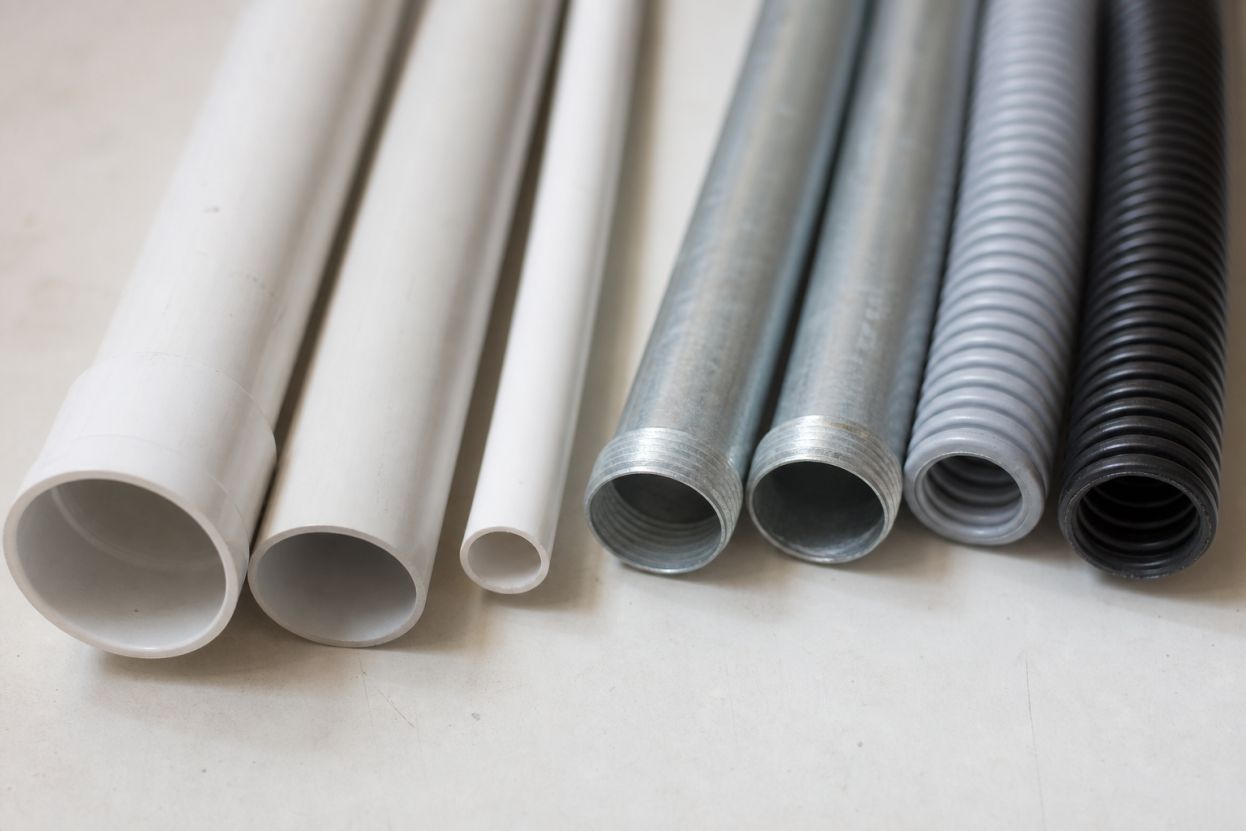

Les principaux types de gaines électriques

Le marché offre plusieurs familles de gaines, chacune ayant ses spécificités. Voici les principales que l’on retrouve en maison individuelle, appartement ou bâtiment professionnel.

• Gaines ICTA (Isolant Cintrable Transversalement Annelée) : souple, annelée et généralement de couleur grise ou bleue, elle est idéale pour les installations encastrées sous plâtre, dans les dalles ou les cloisons sèches. Elle résiste bien aux efforts de torsion.
• Gaines TPC (Tube Protection des Câbles) : de couleur rouge (signalisation), utilisée principalement pour le passage des câbles en extérieur ou en enterré, sa paroi plus épaisse la rend très solide.
• Gaines lisses ou rigides : en PVC rigide, elles conviennent bien aux installations apparentes dans les garages, ateliers ou locaux techniques. Leur principal atout est la facilité pour tirer plusieurs fils sans coincer.
• Gaines préfilées : livrées avec les fils déjà à l’intérieur, gain de temps assuré pour les lignes standards (prises, éclairages). Attention à bien vérifier la section et la couleur des fils selon vos besoins.
• Gaines spécifiques : pour le milieu humide (PVC renforcé, gaines étanches), l’industrie (gaines métalliques), ou les installations sensibles aux perturbations électromagnétiques.

Chaque type répond à une situation précise ; le choix dépend toujours du lieu de pose, de la facilité d’installation et du niveau de sécurité recherché.

Bien sélectionner ses gaines selon l’usage

Pour réussir votre installation et garantir une utilisation durable, il importe d’adapter le modèle de gaine à chaque environnement.

• Pour les cloisons sèches (placo, doublage) : la gaine ICTA 16 à 25 mm reste le standard. Sa souplesse facilite la pose derrière les plaques et à travers les montants.
• Pour les zones en béton ou sous chape : privilégiez une gaine plus résistante (ICTA double peau ou TPC) qui encaissera mieux la pression du béton. Prévoir un diamètre suffisant (minimum 20 mm pour les gros câbles) pour faciliter d’éventuelles retouches futures.
• En extérieur ou enterré : la gaine TPC rouge, d’un diamètre minimal de 40 mm selon le nombre de câbles, protège des infiltrations et des chocs dus au terrassement ou à l’humidité. Important : bien signaler son passage avec un grillage avertisseur.
• En apparent (garage, cave) : optez pour des tubes rigides PVC ou acier, qui résistent aux coups et restent accessibles pour toute modification.

Exemple terrain : pour une rénovation complète d’une cuisine, préférez la finition gaine ICTA encastrée dans la cloison et une section adaptée aux futurs ajouts (hotte, four, éclairage) plutôt que de multiplier les gaines individuelles trop justes.

Astuces de pose et erreurs à éviter

Même si les gaines électriques paraissent simples, leur installation demande méthode et rigueur.

• Anticiper le diamètre : prévoyez toujours plus large que le strict nécessaire pour faciliter le remplacement ou l’ajout de fils ultérieurs. Un diamètre trop étroit risque d’empêcher tout tirage futur.
• Limiter les coudes : évitez les virages trop brusques. Utilisez des angles larges pour ne pas « bloquer » les fils et faciliter la maintenance.
• Fixer correctement : en pose encastrée, attachez la gaine tous les 50 à 60 cm pour éviter qu’elle ne bouge lors du coulage ou du rebouchage. En apparent, utilisez des colliers adaptés.
• Imperméabiliser l’entrée des gaines en extérieur : calfeutrez ou utilisez des accessoires spéciaux pour interdire l’infiltration d’eau à l’intérieur de la gaine. Pensez à l’étanchéité dès la pose.
• Respecter la couleur ou le code signalétique : une gaine rouge (TPC) signale un passage électrique, très utile lors de travaux ultérieurs pour localiser les réseaux enterrés.

Conseil pratique : pour passer vos fils sans effort, insérez au préalable une aiguille de tirage ou talquez légèrement l’intérieur de la gaine avant d’effectuer le tirage.

Comparatif résumé et conseils d’achat

Avant de faire votre choix, comparez les différents types sur ces critères essentiels pour bien gérer votre budget et garantir la sécurité :

• Souplesse et maniabilité : la gaine ICTA remporte la palme pour l’encastré, tandis que la TPC s’impose pour le terrain difficile ou humide.
• Durabilité : les gaines prévues pour l’extérieur (TPC ou gaines renforcées) présentent une grande longévité même exposées à des contraintes mécaniques et climatiques importantes.
• Rapidité d’installation : gaines préfilées ou gaines souples avec aiguille intégrée font gagner un temps précieux sur les chantiers simples.
• Sécurité : ne faites jamais l’impasse sur un produit estampillé normes françaises ou européennes (NF, CE), garantissant le respect des exigences électriques.


Pour une rénovation, vérifiez toujours la compatibilité des nouvelles gaines avec les chemins existants, et évitez les mélanges hasardeux (gaines souples à l’intérieur, rigides à l’extérieur sur le même circuit).

En conclusion : investir dans la sécurité et la flexibilité

Le bon choix de gaine conditionne la sécurité et la longévité de toute installation électrique. Une gaine ICTA souple pour les cloisons, du TPC pour l’extérieur ou du rigide dans les locaux techniques : chaque situation appelle une réponse technique adaptée. Prévoyez toujours un diamètre supérieur, fixez solidement et privilégiez la qualité. Ce sont ces petits réflexes qui feront durer votre installation et faciliteront toute évolution future.
