Étapes à respecter pour installer un interrupteur va-et-vient soi-même

Installer soi-même un interrupteur va-et-vient peut sembler impressionnant, mais l’opération est parfaitement accessible aux bricoleurs même débutants avec une bonne méthode. Ce type d’interrupteur permet de commander un même point lumineux depuis deux emplacements différents, par exemple en haut et en bas d’un escalier ou aux deux extrémités d’un couloir. Voici les étapes à suivre pas à pas, pour un résultat sûr et durable.

Comprendre le fonctionnement d’un va-et-vient

Avant de vous lancer, il est important de savoir ce qu’est un interrupteur va-et-vient. Contrairement à un interrupteur simple, il fonctionne en binôme : chacun possède deux bornes de "navette" et une borne commune. L’allumage ou l’extinction du point lumineux dépend de la position relative des deux interrupteurs.

• Deux interrupteurs spéciaux : chaque va-et-vient a trois bornes (L, 1 et 2 souvent notées ou encore L, A, B).
• Deux fils "navettes" : ils relient les deux va-et-vient entre eux.
• Un fil commun : l’un des interrupteurs reçoit la phase, l’autre envoie le courant à la lampe.

Cette configuration permet d’inverser le passage du courant d’un emplacement à l’autre, ce qui assure le contrôle du point lumineux depuis deux endroits distincts.

Préparer son chantier et le matériel nécessaire

La réussite de l’installation commence par une bonne préparation de l’espace de travail et le choix du matériel adapté. Avant toute intervention, coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un testeur.

• Liste du matériel :
• 2 interrupteurs va-et-vient
• 1 boîte d’encastrement par interrupteur (ou support en saillie selon configuration)
• 1 point lumineux (plafonnier, applique…)
• Gaine ICTA ou moulures pour tirer les fils si besoin
• Fil électrique 1,5 mm² (rouge pour phase, orange/violet pour navettes, bleu pour neutre)
• Tournevis d’électricien, pince à dénuder, pince coupante, testeur de tension
• Les règles de sécurité :
• Couper toujours l’alimentation électrique
• Utiliser des outils isolés
• Travailler dans un espace sec et dégagé
• Respecter la norme NF C 15-100 pour les couleurs et le câblage

Astuce : prenez une photo de l’emplacement des câbles avant démontage d’un ancien interrupteur. Cela vous servira de repère pour le recâblage.

Réaliser le schéma et tirer les fils

La mise en place d’un va-et-vient passe par la réalisation d’un schéma simple et la pose des câbles nécessaires entre les différents éléments.

• Le schéma de branchement classique :
• La phase arrive sur la borne « L » du premier va-et-vient.
• Deux fils navettes relient les bornes 1 et 2 du premier aux bornes correspondantes du second interrupteur.
• La borne « L » du second va-et-vient est reliée à la lampe (alimentation du point lumineux).
• Le neutre va directement du tableau à la lampe.
• Tirer les gaines ou moulures :
• Prenez le soin de bien tendre et fixer la gaine ICTA entre les deux points de commande, et jusqu’au point lumineux.
• Glissez les trois fils nécessaires (phase, navettes x2) entre les interrupteurs, et la phase + neutre entre la lampe et tableau de distribution.
• Déroulé de l’intervention :
• Mesurez la longueur nécessaire de fil et coupez proprement.
• Dégainez chaque extrémité sur environ 10 mm avec la pince à dénuder.

Exemple concret : pour un couloir de 5 mètres, vous tirerez une gaine du premier au second interrupteur en passant par des plinthes techniques ou moulures si la saignée dans le mur n’est pas possible.

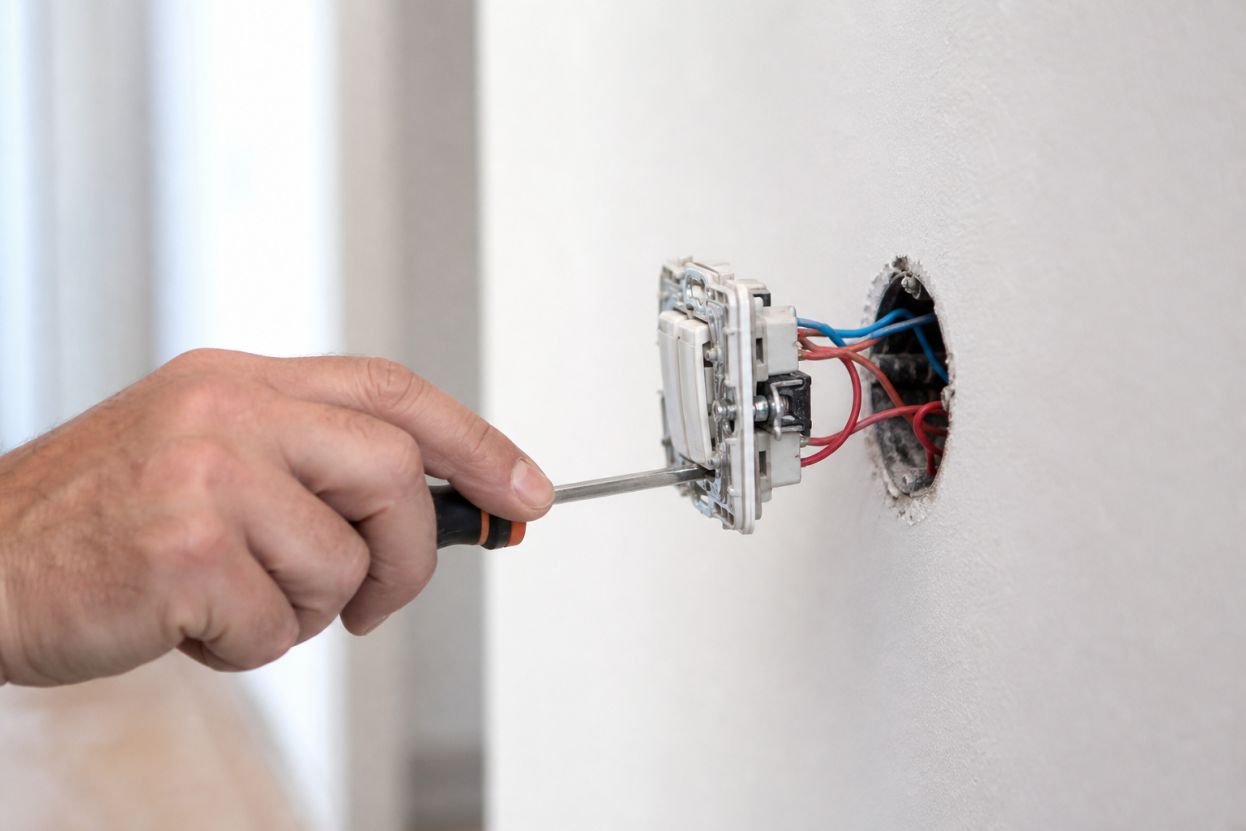

Procéder au raccordement des interrupteurs va-et-vient

Vient l’étape de branchement proprement dite. Si chaque fil est bien identifié, la connexion est simple et sécurisée.

• Sur le premier interrupteur :
• Connectez la phase (rouge) à la borne « L ».
• Connectez les deux navettes (orange et violet) sur les bornes 1 et 2.
• Sur le second interrupteur :
• Raccordez les deux navettes aux mêmes bornes (1 et 2).
• Connectez la borne « L » à l’alimentation du point lumineux (généralement fil noir ou marron).
• Au niveau du point lumineux :
• Reliez le fil venant de la borne « L » du second interrupteur à l’une des bornes de la douille ou bornier de la lampe.
• Connectez le neutre (bleu) à l’autre borne.

Conseil sécurité : serrez bien vos bornes, mais sans forcer excessivement. Un câble mal serré peut causer surchauffe ou panne.

Tester et terminer son installation en toute sécurité

Une fois tous les branchements terminés, il est temps de remettre le courant et de tester le bon fonctionnement de l’ensemble. Procédez pas à pas pour éviter les mauvaises surprises.

• Vérifications à faire avant remise sous tension :
• Visuellement vérifiez qu’aucun fil ne se touche anormalement
• Assurez-vous que les gaines et coffrets sont bien refermés
• Inspectez que les couleurs des fils sont identifiables
• Remettez le courant au disjoncteur général puis testez successivement chaque interrupteur séparément, puis ensemble. Le point lumineux doit pouvoir être allumé et éteint de chaque côté.
• Corrigez un éventuel problème : en cas de dysfonctionnement, vérifiez chaque connexion et assurez-vous que les fils navettes n’ont pas été inversés.
• Finitions :
• Vissez solidement les plaques de finition des interrupteurs
• Rangez et fixez proprement tous les câbles pour éviter tout risque futur

Astuce terrain : Si vous démarrez de zéro, faites-vous aider lors du passage des fils pour faciliter l’installation d’une pièce à l’autre (un pousse, l’autre tire).

En synthèse : l’assurance d’un éclairage pratique et sûr

Installer un interrupteur va-et-vient permet de gagner en praticité au quotidien, tout en développant vos compétences en bricolage électrique. L’essentiel réside dans la préparation, le respect du schéma de câblage et l’application rigoureuse des consignes de sécurité. En prenant votre temps et en vérifiant chaque étape, vous obtiendrez une installation fiable et efficace. Retrouvez d’autres guides pas à pas ou astuces d’électricité domestique dans la rubrique Électricité de bricoconseils.fr.
